在无线通信技术飞速发展的今天，射频（Radio Frequency， RF）集成电路已成为连接世界的隐形桥梁与核心引擎。从智能手机的瞬间互联到卫星导航的精准定位，从Wi-Fi网络的无所不在到物联网设备的悄然渗透，RF集成电路的身影无处不在。本文将深入探讨RF集成电路的基本概念、关键技术、设计挑战及其在现代通信系统中的核心作用。
一、RF集成电路的基本概念
RF集成电路是一种专门用于处理高频（通常为3 kHz至300 GHz）无线电信号的微型电子电路。与处理低频数字或模拟信号的传统集成电路不同，RF IC工作在电磁波的射频波段，负责信号的发射、接收、放大、滤波、调制与解调等关键任务。其核心功能在于实现电磁波与电信号之间的高效、可靠转换，是任何无线通信系统的“咽喉要道”。
二、关键技术组成与工艺
- 核心元器件：RF IC的设计围绕几个关键有源与无源元件展开，包括低噪声放大器（LNA）、功率放大器（PA）、混频器、压控振荡器（VCO）、滤波器以及射频开关等。这些元件必须在高频下保持优异的性能，如高增益、低噪声、良好的线性度和功率效率。
- 半导体工艺：RF IC的制造依赖于先进的半导体工艺技术。硅基工艺（如CMOS、BiCMOS）因其高集成度和低成本，在消费电子领域占据主导。而对于高性能应用（如基站、卫星通信），化合物半导体工艺（如GaAs、GaN）凭借其优异的电子迁移率、高功率和耐高温特性，成为不可替代的选择。
- 设计与仿真：RF电路设计极度依赖于精密的电磁仿真和电路仿真工具。设计师必须充分考虑寄生效应、阻抗匹配、噪声、散热以及信号完整性等在高频下变得异常突出的问题。
三、主要设计挑战
设计高性能RF集成电路面临诸多严峻挑战：
- 噪声管理：在微弱信号接收路径中，降低电路自身引入的噪声至关重要，这直接决定了系统的接收灵敏度。
- 线性度与效率的权衡：功率放大器需要在输出高线性信号（避免失真）和高能量效率（延长电池寿命）之间取得最佳平衡，这是一个经典的设计难题。
- 集成度与隔离度：在单芯片上集成越来越多的RF功能（射频前端模组）时，如何防止不同电路模块间的信号串扰（如发射对接收的干扰）是巨大挑战。
- 工艺与封装：高频信号对封装引线电感和寄生电容极为敏感，先进的封装技术（如扇出型晶圆级封装）对于实现最终性能至关重要。
四、应用领域与未来展望
RF集成电路是驱动现代无线通信的基石，其应用涵盖：
- 移动通信：从2G到5G乃至未来的6G，每一代技术升级都要求RF IC在更多频段、更高带宽和更复杂调制方式下工作。
- 物联网与感知网络：海量的低功耗、小尺寸传感器节点依赖高度集成的RF芯片进行连接。
- 汽车电子：车载雷达、V2X（车联网）通信极大地依赖于高性能RF技术。
- 航空航天与国防：雷达、电子战、卫星通信等系统需要极端可靠和性能顶尖的RF组件。
RF集成电路的发展趋势将聚焦于更高频率（毫米波、太赫兹）、更高集成度（异构集成）、更智能（可重构射频前端）以及与人工智能/机器学习技术的结合，以实现动态频谱管理、自适应性能优化等先进功能。
###

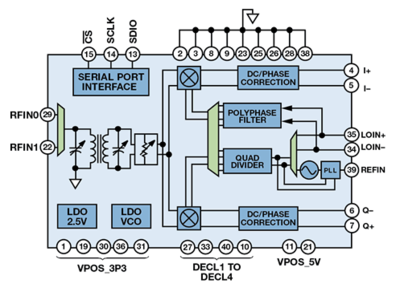

如图1所示的RF集成电路，虽其物理尺寸微小，却是构建我们当今无线世界不可或缺的宏伟大厦之基石。随着通信技术不断向更高、更快、更智能的方向演进，RF集成电路的创新与突破将继续扮演开拓者和赋能者的关键角色，悄然塑造着连接万物的未来图景。
